Измерение 3D моделей

  Обзор возможностей >

Измерение 3D моделей

Previous pageReturn to chapter overviewNext page

Помимо просмотра 3D файлов и их преобразования в другие форматы ABViewer позволяет получать информацию о деталях 3D модели, измерять объем, расстояние или размеры детали. Для этой цели используются следующие инструменты:

Панель Структура отображает информацию о выбранном объекте: его габариты, объем, площадь и пр.

Панель Свойства отображает свойства выбранного объекта трехмерной модели.

Инструменты измерения Расстояние, Ребро и Площадь позволяют измерить расстояние между двумя точками, высоту между параллельными плоскостями, радиус и площадь грани.

В панелях Структура и Свойства отображается общая информация о выделенном объекте. Для получения более детальной информации следует использовать инструменты измерения, расположенные на вкладке Просмотр в панели Измерение.

clip0074

Как узнать габаритные размеры объекта 3D модели?

Как узнать объем детали?

Как измерить длину в STEP или IGES файлах?

Как измерить радиус в STEP или IGES файлах?

Как измерить высоту?

Как измерить площадь?

Как узнать габаритные размеры объекта 3D модели?


В файлах STEP и IGES объекты трехмерной модели могут быть объединены в группы. ABViewer показывает габаритные размеры как для поверхности (грани) детали, так и для группы, в которую она входит. Чтобы узнать размеры детали, выполните:

1.Запустите ABViewer и откройте IGES или STEP файл.

2.Если панель Структура не показана, на вкладке Просмотр выберите команду Структура.

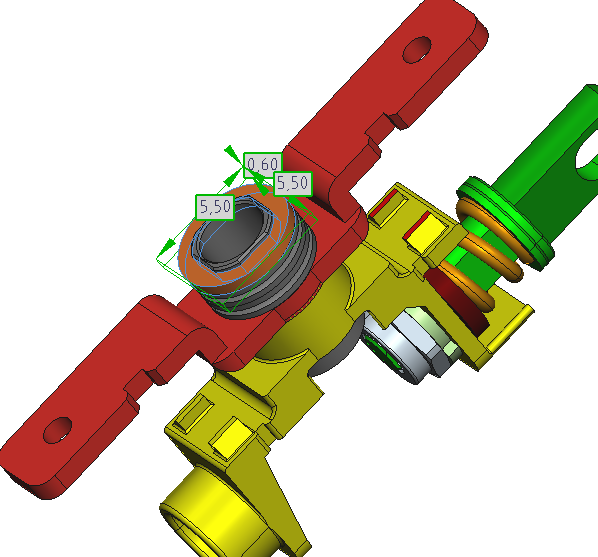

3.Нажмите левой кнопкой на детали, габаритные размеры которой следует узнать. Например, нужно узнать размеры болта. Для этого нажмем левой кнопкой мыши на его видимой части:

clip0075

4.В панели Структура видно, что выбрана грань болта с именем Face_$BD09, а не вся деталь. Чтобы выбрать все элементы, составляющие болт, в панели Структура выберите родительский элемент данной грани. Для этого удобно использовать полный путь к объекту, который показан над деревом объектов. В нашем примере, имя родительского объекта в отображаемом пути выглядит следующим образом: "BOLT_...". После нажатия на него левой кнопкой мыши, на чертеже будут подсвечены объекты, входящие в выбранную группу:

clip0076

clip0077

5.Размеры выбранной детали отображаются в панели Свойства в секции Бокс, а также их можно посмотреть в нижней части панели Структура:

clip0078

Как узнать объем детали?


Чтобы узнать объем всей 3D модели, выполните:

1.Запустите ABViewer и откройте 3D модель.

2.В панели Структура выберите левой кнопкой мыши группу элементов, общий объем которых нужно узнать. На чертеже выбранная группа будет выделена.

3.В нижней части панели Структура будут показаны свойства выбранной группы объектов: объем, площадь, центр масс и пр. Также эти параметры дублируются в панели Свойства.

clip0079

Как измерить длину в STEP или IGES файлах?


Для измерения расстояния между двумя точками следует использовать инструмент Расстояние. Если нужно узнать длину ребра, также можно использовать инструмент Ребро.

Чтобы узнать длину ребра, выполните:

1.На вкладке Просмотр в панели Измерение выберите инструмент Ребро. Появится плавающая панель Измерение, ее можно прикрепить к любому краю окна программы. В режиме измерения Ребро при наведении курсора мыши на ребра 3D модели она подсвечиваются.

2.Нажмите левой кнопкой мыши на ребре, длину которого нужно узнать. Размер будет добавлен поверх модели и в панель Измерение:

clip0080

3.Чтобы скрыть размер, в панели Измерение снимите галочку напротив нужного размера.

4.Чтобы удалить размер, выберите его на чертеже левой кнопкой мыши и нажмите кнопку Delete или выберите размер в панели Измерение и в контекстном меню выберите команду Удалить.

Чтобы узнать расстояние между двумя точками, выполните:

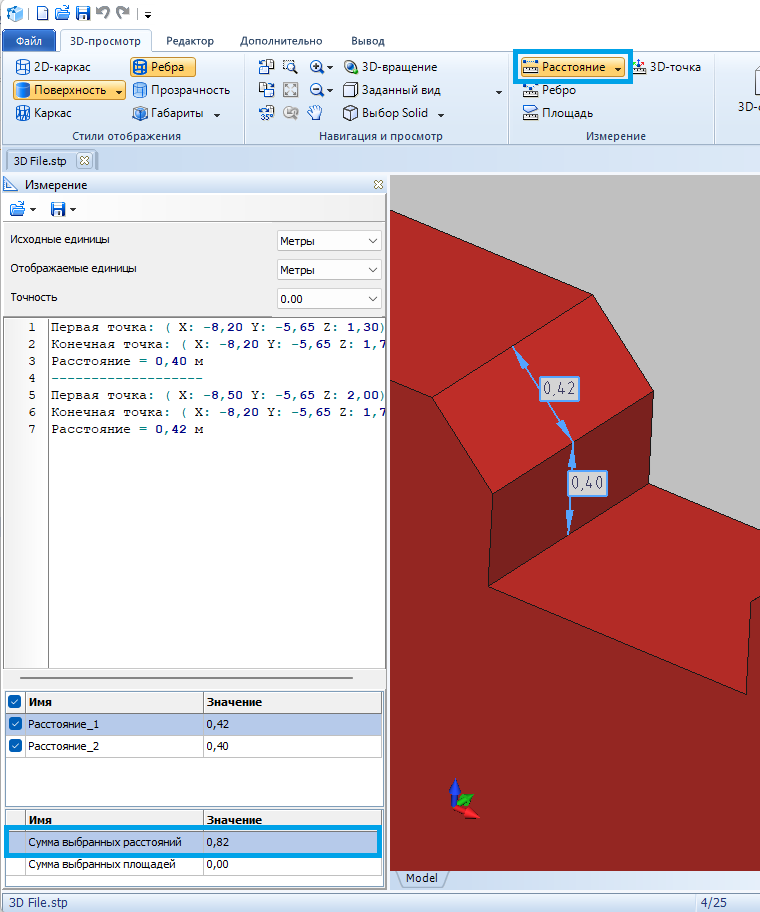

1.На вкладке Просмотр в панели Измерение выберите инструмент Расстояние.

2.При помощи левой кнопки мыши укажите первую точку, она будет подсвечена.

3.При помощи левой кнопки мыши укажите вторую точку.

4.В результате будет добавлен размер поверх модели и в панели Измерение.

clip0081

Как измерить радиус в STEP или IGES файлах?


Чтобы измерить радиус окружности или дугового сегмента, следует использовать инструмент Ребро.

1.На вкладке Просмотр в панели Измерение выберите инструмент Ребро.

2.Наведите курсор мыши на дуговой сегмент и выберите его левой кнопкой мыши.

3.Размер радиуса будет добавлен поверх модели и в панели Измерение.

clip0082

Как измерить высоту?


Для измерения высоты между двумя параллельными плоскостями, следует использовать инструмент Расстояние.

1.На вкладке Просмотр в панели Измерение выберите команду Расстояние.

2.Укажите точку на первой поверхности при помощи левой кнопки мыши.

3.Укажите точку на второй поверхности при помощи левой кнопки мыши.

4.В результате в панель Измерение и поверх модели будет добавлен размер высоты.

clip0083

Как измерить площадь?


Чтобы измерить площадь поверхности, выполните:

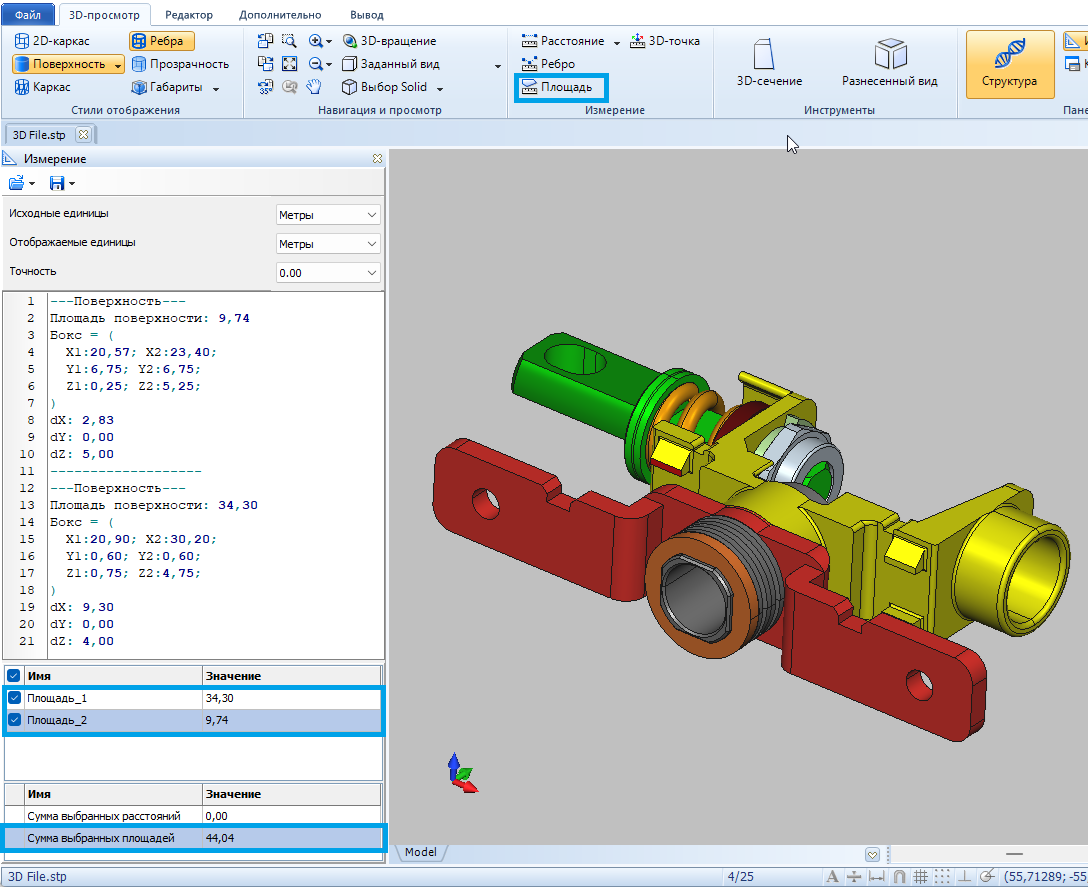

1.На вкладке Просмотр в панели Измерение выберите команду Площадь.

2.Подведите курсор мыши к поверхности, площадь которой нужно узнать и нажмите на ней левой кнопкой мыши.

3.Результат измерения будет выведен в панель Измерение:

clip0084
