Сохранение и печать > Сохранение в G-code

Лента: вкладка Вывод > CAD в G-код

В программе реализована возможность создания управляющей программы (УП) в формате G-сode для станков с ЧПУ. Файлы с G-сode генерируются непосредственно из чертежей DXF/DWG форматов. При сохранении файла в G-сode поддерживаются следующие примитивы для преобразования: линия, полилиния, окружность, дуга, эллипс, сплайн, текст, многострочный текст, штриховка.

Для генерации УП в формате G-code необходимо:

1.Открыть DWG/DXF файл, при необходимости внести изменения.

2.На вкладке "Вывод" выполнить команду CAD в G-код.

3.По умолчанию конвертируются все контуры, притствующие в чертеже. Чтобы определенный контур не конвертировался в G-code, необходимо открыть окно Очередь обработки и снять галочку напротив имени контура.

4.По умолчанию ABViewer генерирует УП для фрезерного станка. Чтобы сгенерировать УП для лазерного станка, необходимо выбрать данный тип станка в окне Настройки G-кода - Вкладка "Общие".

5.Нажать кнопку Конвертировать . Автоматически будет сгенерирован G-code.

6.Нажать кнопку Сохранить G-код . В открывшемся окне указать имя файла и нажать кнопку Сохранить. Файл будет сохранен с расширением NC.

На вкладке G-code располагаются инструменты:

	Конвертировать. Генерирует УП в формате G-code из чертежа.
	Сохранить G-код. Открывает окно сохранения файла *.nc.
	Настройки G-кода. Открывает окно Настройки G-code.
	Начальная точка контура. Устанавливает новую начальную точку движения на выбранном контуре. Для указания точки необходимо предварительно выбрать контур в области предпросмотра. Доступно только для замкнутых контуров.
	Очередь обработки. Позволяет настраивать очередность обработки контуров.
	Выход из режима "G-код". Осуществляет выход из режима G-code.

Инструмент "Создать карман" доступен из контекстного меню.

Для создания кармана выполните:

1. Выбрать нужный контур.

2. В контекстном меню выбрать пункт "Создать карман".

3. Установить необходимые настройки.

4. Нажать ОК.

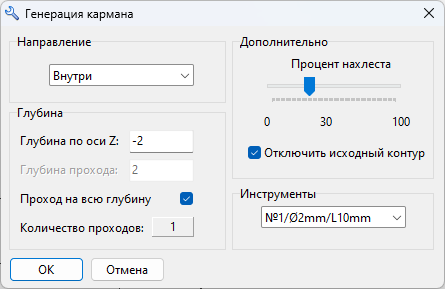

Gcode_Pocket

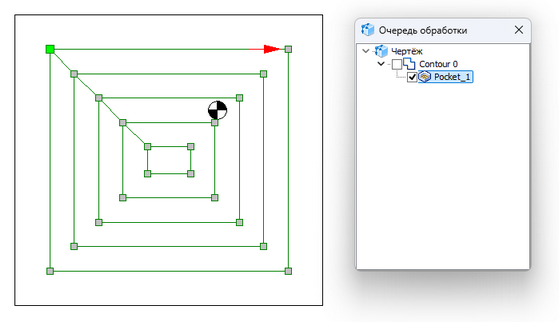

GeneratePocket

Направление(Внутри/Снаружи) - задает направление генерации контуров кармана. Внутри - от края к центру, снаружи - от центра к краю.

Процент нахлеста(перекрытия) - это отношение фактической ширины фрезерования к диаметру инструмента.

Очередь обработки

В окне Очередь обработки настраивается последовательность обработки контуров. Для перемещения контура на другую позицию используйте пункты контекстного меню или перемещайте контур на нужную позицию с помощью мыши. Конвертироваться в G-сode будут контуры, напротив которых проставлены галочки.

Область предпросмотра

В области предпросмотра отображается открытый чертеж, нулевая точка заготовки, начальная точка движения инструмента, направление движения, способ подвода/отвода инструмента, инструмент. Представление элементов области предпросмотра настраивается на вкладке "Цветовая легенда" в окне "Настройки G-code".

В области предпросмотра пользователь может выбирать нужный контур с помощью мыши. При нажатии правой кнопки мыши вызывается контекстное меню.

Панель "Свойства"

На панели задаются дополнительные настройки инструмента: направление движения инструмента, способ подвода/отвода инструмента, компенсация на радиус инструмента. Указанные настройки отображаются в области предпросмотра.

Включить	Включает или исключает контуры из списка генерации g-code.
Реверсировать контур	Изменяет направление движения инструмента от начальной точки по выбранному контуру.
Компенсация радиуса	Компенсация радиуса инструмента. Выкл(G40) - отмена компенсации радиуса инструмента, Слева(G41) - компенсировать радиус инструмента слева от траектории, Справа(G42) - компенсировать радиус инструмента справа от траектории. Для GRBL - траектория движения инструмента. Строится с учетом радиуса инструмента с помощью эквидистанты. Внутри - траектория движения располагается внутри контура. Снаружи - траектория движения располагается снаружи контура.
Подвод	Устанавливает способ подвода инструмента. Может быть выбран один из способов подвода: Касательная, Нормаль, Дуга. Изменение способа подвода инструмента отображается в области предпросмотра. Для изменения направления подвода инструмента установить галочку напротив параметра "Реверсировать подвод".
Реверсировать подвод
Отвод	Устанавливает способ отвода инструмента. Может быть выбран один из способов отвода инструмента: Касательная, Нормаль, Дуга. Для изменения направления отвода инструмента установить галочку напротив параметра "Реверсировать отвод". Изменение способа подвода инструмента отображается в области предпросмотра.
Реверсировать отвод
Параметры инструмента	В выпадающем списке показывается инструмент и его параметры. Список заполняется данными из вкладки "Инструменты" окна "Настройки".

Окно Настройки G-code

Опции настроек представлены на вкладках: "Общие", "Дополнительно", "Фрезерный станок", "Лазерный (Отрезной) станок", "GRBL", "Токарный станок", "Контурный станок", "Нулевая точка заготовки", "Инструменты", "Цветовая легенда".

Настройки	Описание настройки	Пример кода УП
Вкладка "Общие"
Главная
Тип станка	Указывается тип станка: Фрезерный/Лазерный (Отрезной)/Haco Kompakt/Контурный станок/GRBL.
Точность	Устанавливает количество знаков после запятой.
Коэффициент точности	Задает кратное значение, до которого будут округляться координаты.
Единицы измерения чертежа	Указываются единицы измерения чертежа.
Единицы измерения станка	Указываются единицы измерения станка. Если единицы измерения не совпадают, происходит преобразование.
Подача по XY	Скорость подачи по XY. Если 0, то значение подачи в УП не учитывается.	F450
Оптимизировать код	При включенной опции выполняется оптимизация кода при генерации: не дублируются повторяющиеся команды и координаты.
Конвертировать только видимые слои	Переносит в режим G-code только примитивы с видимых слоев
Нумерация кадров
Добавить нумерацию кадров	Добавление нумерации кадров в коде управляющей программы.	N5
Стартовый номер	Начальный номер нумерации кадров (по умолчанию 5).
Шаг нумерации	Шаг нумерации.
Направление проходов
Прямое направление	Движение инструмента происходит в направлении, указанном стрелкой в области предпросмотра.
Оба направления поочередно	Инструмент перемещается сначала в указанном направлении, а затем в обратном.
Вкладка "Дополнительно"
Форматирование
Добавить имя программы	Добавляет имя программы в заголовок.	О
Показать знак процента	Добавляет спецсимвол % в начале и конце файла.	-
Конечные нули	Заполнить координату нулями с учетом количества знаков после запятой.	-
Вернуться к нулевой точке	Возвращает инструмент в нулевую точку после обработки всех контуров. Если настройка выключена, то инструмент остается в последней точке.	X0. Y0.
Комментарии
Показать имя контура	Добавляет имя контура.	(Contour 0)
Показать имя слоя	Добавляет имя слоя.
Генерация кода
Преобразовать арку в линию	Использует команды G1 вместо. G2/G3.
Стартовать с позиции X0 Y0	Старт с позиции 0, 0.
Абсолютные координаты I, J	Установка абсолютных координат для контуров.
Вкладка "Лазерный (Отрезной) станок"
Главная
Команда ВКЛ.:	Команда включение лазера. По умолчанию М3.	M3
Команда ВЫКЛ.:	Команда выключения лазера. По умолчанию М5.	М5
Задержка	Задержка выполнения программы.	G04 P100
Дополнительные команды
Добавить команды мощности	Включение/Выключение команд мощности.	M10 Q128/M11
Количество проходов	Количество проходов инструмента по контуру.	-
Вкладка "Фрезерный станок"
Главная
Подача по Z	Скорость рабочей подачи по оси Z.	F150
Высота отвода	Перемещение инструмента от заготовки по оси Z.	G0 Z5

Скорость шпинделя	Частота вращения шпинделя.	S3000
Глубина подачи по Z	Глубина врезания в заготовку.	G1 Z-2
Глубина прохода	Глубина врезания за один проход. (Число проходов определяется автоматически).

Проход на всю глубину	Глубина прохода на всю глубину врезания
Количество проходов	Количество проходов, рассчитанных из соотношения подача/проход
Вкладка "Позиционирование"
Система позиционирования
Режим: Абсолютный G90, Инкрементальный G91
Нулевая точка чертежа	Определение нулевой точки заготовки.	-
Верхняя левая точка		-
Верхняя правая точка		-
Нижняя левая точка		-
Нижняя правая точка		-
Смещение нулевой точки заготовки
Смещение X	Смещение нулевой точки по оси Х
Смещение Y	Смещение нулевой точки по оси Y
Вкладка "Электроэрозионный станок"
Главная
Режим(S)	Режимы станка
TP высота	Программная высота(на какой высоте должен получиться размер)
TN высота	Относительная высота (как правило TP + высота делтали )
Угол	Угол конусности
Коррекция проволоки (H)
Cмещение	Cмещение по осям X, Y.
Вкладка "Инструменты"
№	Номер инструмента.	T1 M6
Диаметр, мм	Диаметр инструмента.
Длина, мм	Длина инструмента.

Вкладка "GRBL"

Тип ЧПУ	Выбор типа станка
Выключение лазера перед G0	Выключение лазера перед быстрым перемещением

Вкладка "Контурный"

Команда ВКЛ	Команда включение заливочного станка. По умолчанию М7.	М7
Команда ВЫКЛ	Команда выключения заливочного станка. По умолчанию М9.	М9
Выключать насос за	Выключать насос за Nmm до окончания контура	-
Спрямлять контур	При построении контуров использовать максимально прямую траекторию	-
Объединять точки	Объединять соседние точки контура в указанном радиусе	-
Включения насоса	Включает насос	М10
Выключения насоса	Выключает насос	М11

Вкладка "Токарный станок"

Ось чертежа X в ось станка Z	Преобразование оси чертежа в ось станка	-
Ось чертежа Y в ось станка Z	Преобразование оси чертежа в ось станка	-
Подача по XZ	Скорость подачи по XZ. Если 0, то значение подачи в УП не учитывается.	F

Вкладка "Цветовая легенда"

Назначение цветов элементам чертежа и тексту в панели G-код. Указание вспомогательных элементов, которые будут отображаться в области предпросмотра, производится проставлением галочки напротив соответствующего элемента. Изменение цвета элемента производится кликом мыши по цветному квадрату. Откроется стандартное окно "Цвет", в котором необходимо выбрать нужный цвет.
